单片机定时/计数器的4种工作方式详解
1.方式0

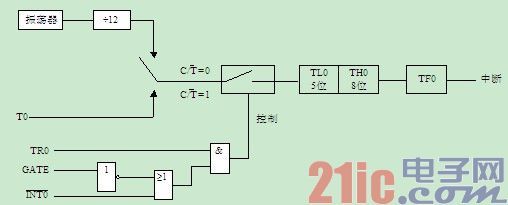

方式0构成一个13位定时/计数器。图是定时器0在方式0时的逻辑电路结构，定时器1的结构和操作与定时器0完全相同。
2.方式1
定时器工作于方式1时。
由图可知，方式1构成一个16位定时/计数器，其结构与操作几乎完全与方式0相同，惟一差别是二者计数位数不同。
3.方式2
定时/计数器工作于方式2时，。
由图可知，方式2中，16位加法计数器的TH0和TL0具有不同功能，其中，TL0是8位计数器，TH0是重置初值的8位缓冲器。
4.方式3

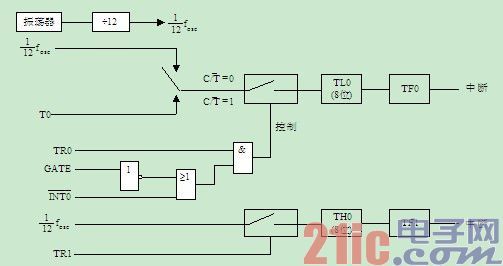

定时/计数器工作于方式3时，其逻辑结构图如图所示。
编辑：admin 最后修改时间：2018-05-18
