STC单片机程序下载失败问题总结
STC为宏晶公司推出的国产51单片机，其优点在于价格低廉，功能强大，使用方便，尤其是其串口ISP下载程序的方式方便了大量用户，免去了购买昂贵的编程器，非常适合单片机入门学习使用。
但是初学者常会遇到程序无法下载的情况，很多人甚至因此放弃了学习，实在可惜，在此给大家总结了常见的出错原因、判断方法和解决方法。
STC单片机下载程序需要的硬件主要分三部分：
单片机最小系统、下载电路、计算机端。
下载失败一般就从这三个方面来解决问题。
如果你有或者能向别人借到一套可以正常下载程序的电脑、单片机下载线、开发板，通过控制变量的方法，很快就能找到问题出在哪个环节。
1、你可以将自己的开发板连接在能正常下载的电脑上进行下载，如果可以下载，说明问题出在你的电脑上。
2、然后通过将正常的开发板连接到自己电脑上下载，如果能下载，可以判断自己的电脑正常，问题在开发板上。
3、当然还可以通过调换开发板上的单片机，来确定自己的单片机是否损坏。这样就很快解决问题了。
如果没有这样的条件，则可以从以下的可能性逐条判断(红色字体表示的是比较常见的问题)。
一、最小系统的问题
1、不是STC系列单片机，如果是AT或其他品牌单片机，下载方式与STC不同。
2、单片机损坏，比如有的单片机内由于ISP系统引导码出错，能运行之前下载进的程序，但不能下载程序;或者单片机已损坏(通常单片机损坏从外表看不出异常，只有通过换用正常工作的单片机才能判定)。
3、晶振问题，如：没有晶振，晶振放在插座上接触不良，或者引脚太长不起振等。

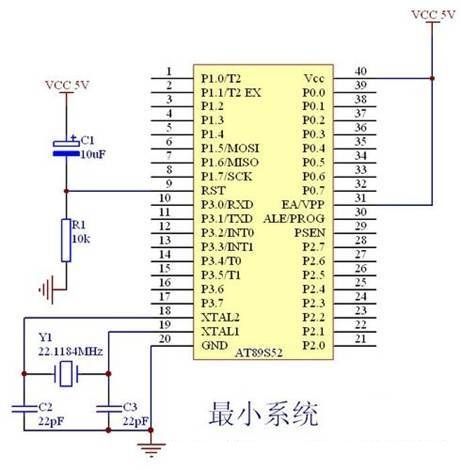

最小系统电路图如下，由电源、单片机、复位电路、晶振时钟电路组成：
STC89C52RC单片机：
二、下载电路的问题
1、下载芯片损坏(一般下载涉及的芯片有PL2303、CH341、MAX232)。
2、PL2303的晶振不是12M。
3、USB接口松动，下载线断路等。
4、接线错误，如：TXD、RXD接反。

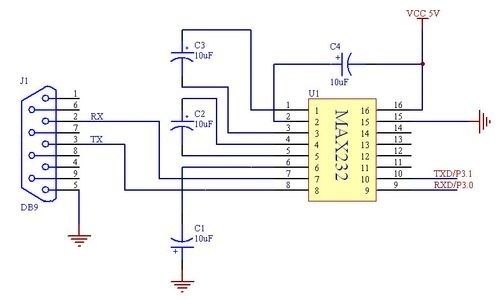

MAX232电路图(用于实现串口电平转换)：

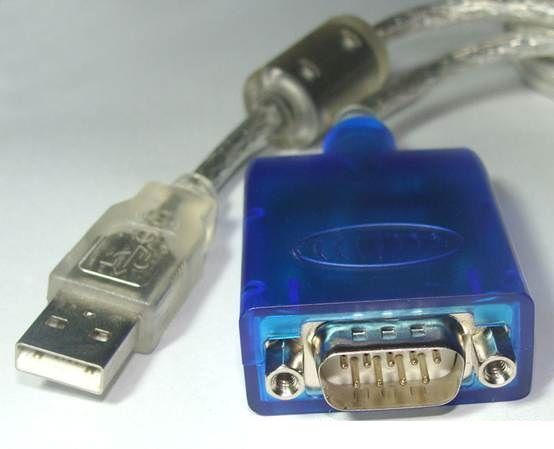

USB转串口(一般用CH341芯片)：

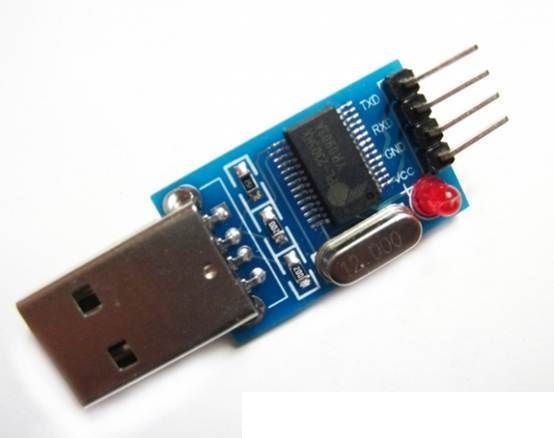

USB-TTL小板(一般用PL2303芯片)：

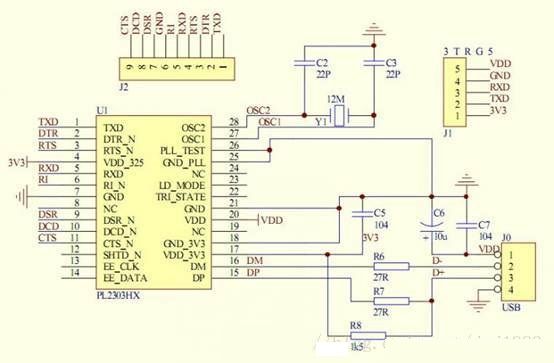

USB-TTL电路图：
三、计算机端的问题
1、下载软件的问题，最好使用STC_ISP最新版本，在Win7系统中有时可能要以管理员身份运行。
2、驱动安装的问题，如果设备管理器中有COM口“USB-to-Serial”且无黄色感叹号，一般驱动就没有问题，但是还是可以重装驱动看看;安装的驱动要与系统对应(Windows732位、64位或者WindowsXP)。
3、COM口设置错，一般下载时，STC-ISP软件会提示打开串口失败(COM口的选择应查看设备管理器中的端口号)。
4、单片机的型号设置错，一般下载时，STC-ISP软件会提示不是此型号的单片机。
5、波特率太高，适当调低一点或许有用，高、低波特率都选1200。(这一点比较常见，STC-ISP有些版本就有这样的问题)

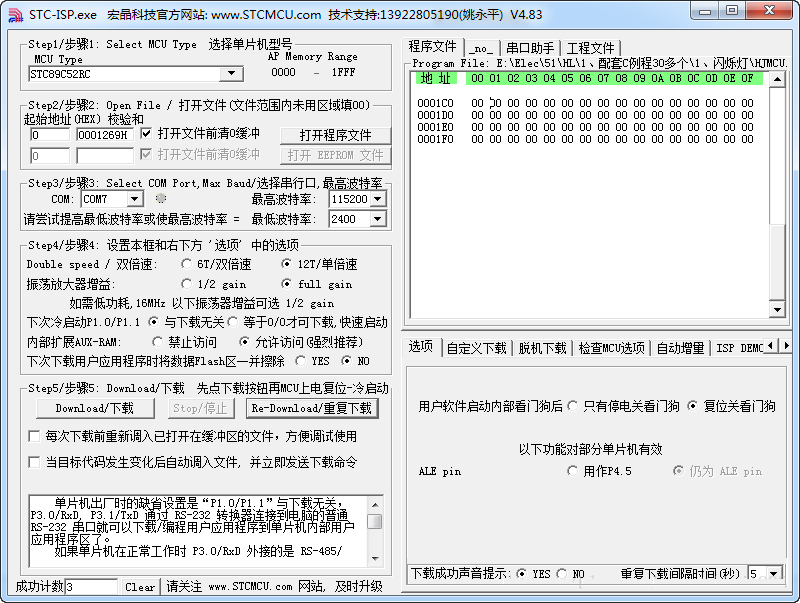

STC-ISP软件

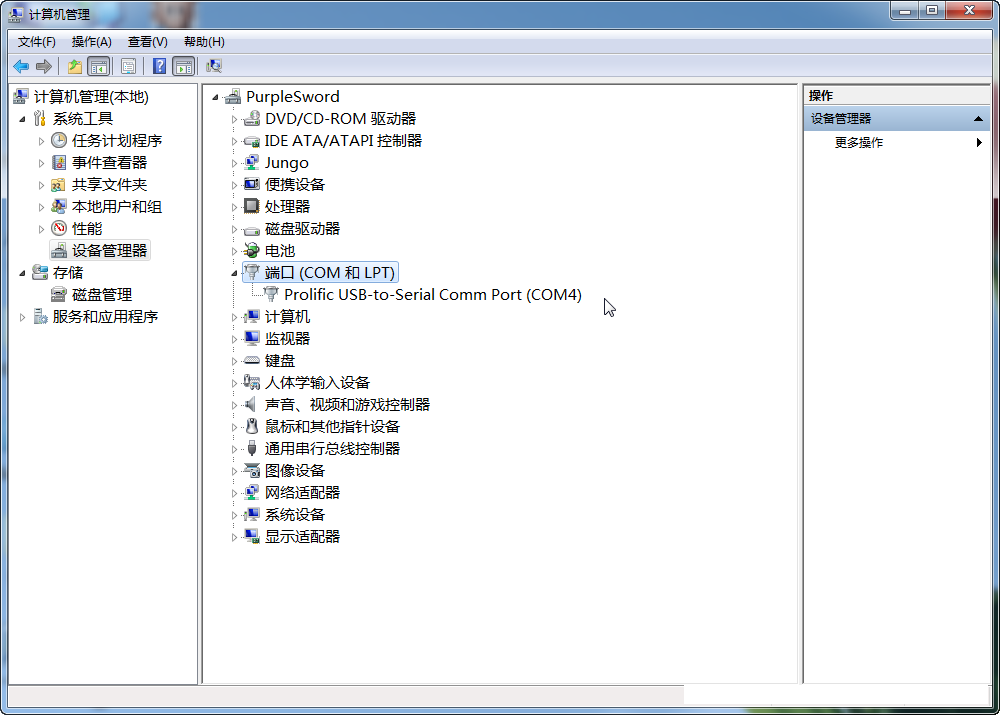

安装好驱动，连接上USB转TTL芯片后的设备管理器(以下截图来自Win7系统)：
四、操作步骤的问题
注意先点击电脑上的下载按钮后再给单片机上电;或者在电脑上点击下载，关掉单片机电源再打开。
下载程序顺序如下：
1、设置单片机型号，COM口，波特率等参数。
2、装载好要烧的单片机程序。
3、点击“下载”。
4、给单片机上电。
5、下载软件显示：正在下载....
6、下载完成。
五、附：STC_ISP软件对下载失败给出的提示
1、在单片机停电状态下，点下载按钮，再给单片机上电
2、停止下载，重新选择RS-232串口,接好电缆
3、可能需要先将P1.0/P1.1短接到地
4、可能外部时钟未接
5、因PLCC、PQFP转换座引线过长而引起时钟不振荡，请调整参数
6、可能要升级电脑端的STC-ISP.exe软件
7、若仍然不成功，可能MCU/单片机内无ISP系统引导码，或需退回升级，或MCU已损坏
8、若使用USB转RS-232串口线下载，可能会遇到不兼容的问题，可以让我们帮助购买兼容的USB转RS-232串口线
六、如果条件允许，可按以下步骤检查
1、检查单片机是不是STC系列、是否有晶振，以及最小系统电路是否有错(如果用的是之前能正常工作的开发板，最小系统电路一般不会有错)。
2、检查串口设置，操作步骤(先下载后上电)。
3、换个串口(对于有串口的台式机)，或者换个USB口。
4、重启下载软件再试。
5、重启计算机。
6、换最新的下载软件(在宏晶官网下载)。
7、重装驱动(如果是有串口的台式机，直接连接串口则不需要驱动)。
8、换其他单片机。
9、换一根下载线。
10、换其他电脑。
