流水灯程序
我们前边学了点亮LED小灯，然后又学了LED小灯闪烁，下边我们要进一步了解一下如何让8个小灯依次一个一个点亮，流动起来。

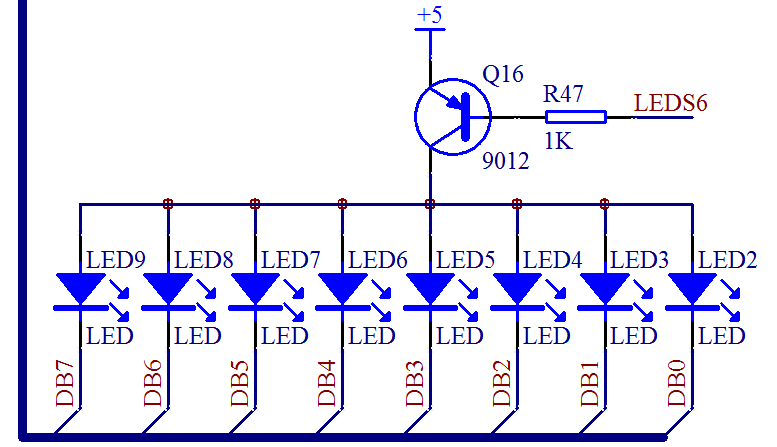

图1 LED小灯电路图
通过前面的课程，我们可以了解到控制引脚P0.0通过了74HC245控制DB0，P0.1控制DB1......P0.7控制DB7。我们还学到一个字节是8位，我们如果写一个P0，就代表了P0.0到P0.7的共8个位。比如我们写P0 = 0xFE；转换成二进制就是0b11111110，所以点亮LED小灯的程序，实际上我们可以改成另外一种写法，如下所示。
#include <reg52.h>
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
void main()
{
ENLED = 0;
ADDR0 = 0;
ADDR1 = 1;
ADDR2 = 1;
ADDR3 = 1; //74HC138开启三极管
P0 = 0xFE;
while(1); //程序停止在这里
}
通过上边这个程序我们可以看出来，可以通过P0来控制所有的8个LED小灯的亮和灭。我们下边要进行依次亮和灭，怎么办呢？从这里就可以得到方法了，如果想让单片机流水灯流动起来，依次要实现的结果是：0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F。
在我们的C语言当中，有一个移位操作，其中<<代表的是左移，>>代表的是右移。比如a = 0x01 << 1就是a 的结果等于0x01左移一位。大家注意，移位都是指二进制移位，那么移位完了，本来在第0位的1移动到了第一位上，移动完了低位是补0的。所以a的值最终是等于0x02。
还要学习另外一个运算符~，这个符号是按位取反的意思，同样，按位取反也是针对二进制而言。比如a = ~(0x01)，0x01的二进制是0b00000001，按位取反是0b11111110，那么a的值就是0xFE了。
学会了这两个符号后，那么我们就可以把流水灯的程序写出来，先把程序贴上。
#include <reg52.h>
sbit ADDR0 = P1^0;
sbit ADDR1 = P1^1;
sbit ADDR2 = P1^2;
sbit ADDR3 = P1^3;
sbit ENLED = P1^4;
void main()
{
unsigned char j = 0;
unsigned int i = 0;
ENLED = 0;
ADDR0 = 0;
ADDR1 = 1;
ADDR2 = 1;
ADDR3 = 1; //74HC138开启三极管Q16
while(1) //程序死循环
{
P0 = ~(0x01 << j++); //P0等于1左移j位，并且j++
for(i=0; i<20000; i++); //延时
if(j == 8) //如果j等于8，重新给j赋值0
{
j = 0;
}
}
}
这里我只讲两种情况，当j等于0的时候，1左移0位还是1，那么写成二进制后就是0b00000001，对这个数字按位取反就是0b11111110，亮的是最右边的小灯。当j等于7的时候，1左移7位就是0b10000000，按位取反0b01111111，亮的是最左边的小灯。中间 过程大家自己分析一下。
流水灯结束后，关于小灯的讲解，我们暂时告一段落，后边还有小灯的高级用法，我们到时候再详细讲解。
