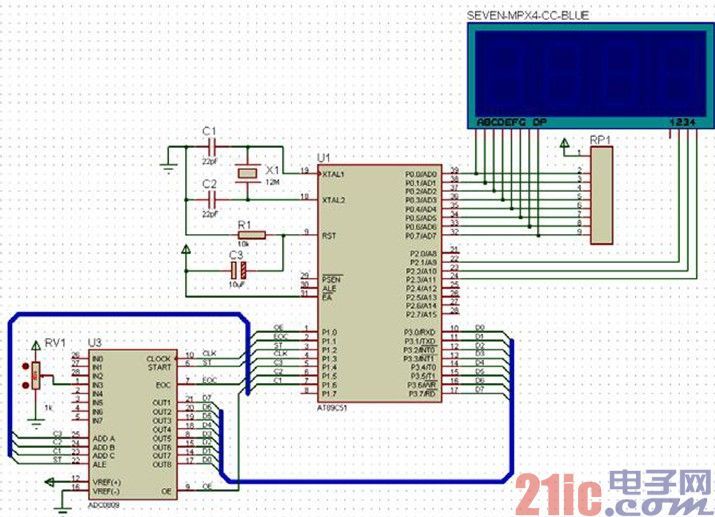

单片机C语言程序设计：ADC0809 数模转换与显示
/* 名称：ADC0809 数模转换与显示
说明：ADC0809 采样通道 3 输入的
模拟量，转换后的结果显示在数码管上。
*/
#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
//各数字的数码管段码（共阴）
uchar code DSY_CODE[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
sbit CLK=P1^3; //时钟信号
sbit ST=P1^2; //启动信号
sbit EOC=P1^1; //转换结束信号
sbit OE=P1^0; //输出使能
//延时
void DelayMS(uint ms)
{
uchar i;
while(ms--) for(i=0;i<120;i++);
}
//显示转换结果
void Display_Result(uchar d)
{
P2=0xf7; 第 4 个数码管显示个位数
P0=DSY_CODE[d%10];
DelayMS(5);
P2=0xfb; 第 3 个数码管显示十位数
P0=DSY_CODE[d%100/10];
DelayMS(5);
P2=0xfd; 第 2 个数码管显示百位数
P0=DSY_CODE[d/100];
DelayMS(5);
}
//主程序
void main()
{
TMOD=0x02; //T1 工作模式 2
TH0=0x14;
TL0=0x00;
IE=0x82;
TR0=1;
P1=0x3f; //选择 ADC0809 的通道 3（0111）（P1.4~P1.6）
while(1)
{
ST=0;ST=1;ST=0; //启动 A/D 转换
while(EOC==0); //等待转换完成
OE=1;
Display_Result(P3);
OE=0;
}
//T0 定时器中断给 ADC0808 提供时钟信号
void Timer0_INT() interrupt 1
{
CLK=~CLK;
}
