航顺芯片HK32F103CBT6应用于韩国知名CUCKOO多功能压力电饭煲

关键字:HK32F103CBT6 航顺芯片 电饭煲方案 航顺代理 作者: 来源: 发布时间:2022-05-07  浏览:4

智能化的产品这几年开始不断的兴起,从智能手机,到智能家居再到现在的智能家用电器。生活方式改变的同时,对于安全健康的生活也提出了不同的需求,说到智能家用电器,那就不得不提日常生活中使用最广泛的多功能压力饭煲了,美的、苏泊尔、九阳、韩国知名福库(CUCKOO)电子等国内外众多的家用电器生产厂家推出的各种不同功能的压力饭煲。下面以韩国福库(CUCKOO)的多功能压力饭煲为例一起了解下。

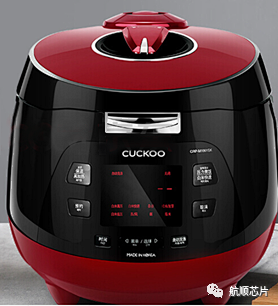

多功能压力电饭煲

多功能压力饭煲实物图

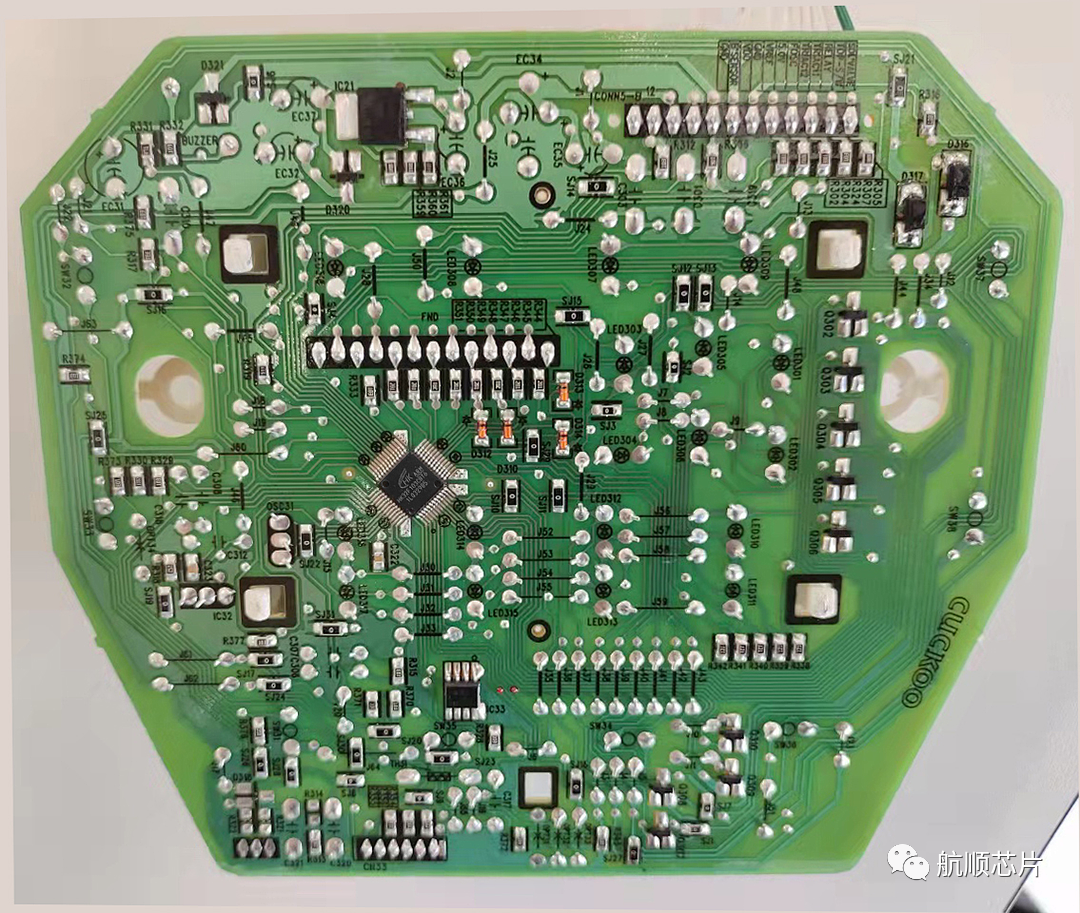

PCB板图

PCB板图

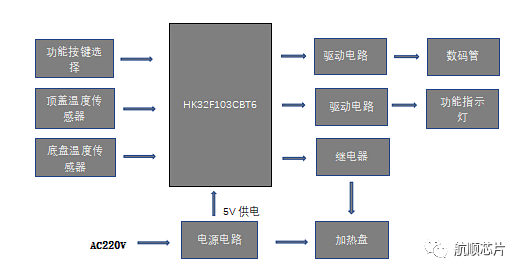

系统框图

系统框图


01

产品方案介绍:

采用高性能的ARM Cortex-M3内核的HK32F103CBT6芯片,广泛应用于家电等消费类电子。通过HK32MCU的对不同功能模块信号的精准采集处理,能很方便的烹饪出不同的美味食物。

02

福库电压力饭煲的特点:

  • 铁铝合金内胆采用BLACK SHINE涂层经久耐用
  • 15重安全防护装置,使用更加方便

  • 内胆把手设计方便取出避免烫伤

  • 内嵌式接水盒工作中产生的多余水蒸气流入接水盒中防止水泡饭

  • 旋转蒸汽帽设计蒸汽通过旋转蒸汽帽以S型曲线轻柔排出安全保障

  • 自动洗涤功能一键自动洗涤保持饭煲干净卫生

  • 食材下锅一键预约无论早晨还是晚上点到即享


03

方案的主要技术参数:



区分

10人份(5.0L)

煮饭容量(白米)

0.36L(2人份)~1.8L(10人份)

额定功率

1150W

额定电压

220V~

额定频率

50Hz

工作压力

78.4kPa(0.8kgf/cm2)

安全装置 压力

117.6kPa(1.2kgf/cm2)

产品尺寸

39.5cm(长)x 29.4cm(宽)x 29.0cm(高)

重量

6.8kg

温度保险丝

184摄氏度

容量

白米高压:2~10人份,白米低压,杂谷:2~8人份,白米快速,糙米/发芽,陈米:2~6人份,粥:0.5~1.5人份

配件

量杯(1人份),饭勺,透气针,蒸盘,使用说明书及料理指南

04

HK32F103CBT6产品特点:

  • CPU

    ARM Cortex-M3内核

    最高时钟频率:120MHz

    24位System Tick定时器

    支持CPU Event信号输入至MCU引脚,实现与板级其它SOC CPU的联动

  • 工作电压范围

    双电源域:主电源VDD为1.8 V ~ 3.6V、备份电源Vbat为1.8 V ~ 3.6V

  • 工作温度范围:-40℃ ~ +105℃

  • VDD典型工作电流

    运行(Run)模式:16 mA/120MHz@3.3V(133.3uA/MHz)

    睡眠(Sleep)模式:7mA/120MHz@3.3V(58.3uA/MHz)

    停机(Stop)模式:30μA@3.3V

    待机(Standby)模式:2μA@3.3V

    关机(Shutdown)模式:100nA@3.3V

  • 存储器

    最高527 Kbyte的Flash存储器

    CPU主频不高于24 MHz时,支持零等待总线周期

    具有代码安全保护功能,可分别设置读保护和写保护

    支持存储于Flash的指令和数据加密,以防止Flash内容被物理攻击

    97 Kbyte SRAM

  • 时钟

    外部HSE:4~32 MHz,典型频率为8 MHz

    外部LSE:32.768 kHz

    片内HSI:8 MHz/56 MHz

    片内LSI:40 kHz

    PLL时钟

    芯片管脚输入时钟

  • DMA

    2个独立DMA控制器:DMA1和DMA2

    DMA1提供7路通道

    DMA2提供5路通道

    支持Timer、ADC、SPI、I2C、USART等多种外设触发

  • 安全加密: CRC计算单元

  • 数据通信接口

    6个USART:支持主同步 SPI和调制解调器控制,具有 ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒特性

    3个高速SPI:支持 4至16个可编程比特帧和复用的 I2S接口

    2个I2C:支持极速模式(1 Mbit/s)、SMBus和PMBus,可从停机模式唤醒

  • 定时器

    1个高级控制定时器(TIM1/TIM8)

    5个通用定时器(TIM2/TIM3/TIM4/TIM5/TIM17)

    1个基本定时器(TIM6/TIM7)

  • 日历

    RTC,具有闹钟功能,可从停机 /待机模式周期唤醒

  • 片内模拟电路

    3个12位的ADC:25个外部模拟信号输入通道,支持最高1 MSPS采样频率的自动连续转换和扫描转换

    1个温度传感器:模拟输出在内部连接到A/D转换器独立通道

  • 定点数除法/开方运算单元

    RM Cortex-M4内核支持的绝大部分算术指令

    实现支持32单精度浮点运算

    支持多种自定义的32位及64位算术运算

  • 可靠性

    通过HBM2000V/CDM500V/MM200V/LU等级测试‍

如需要了解更多航顺MCU产品,请联系航顺核心代理商,颖特新科技,或者扫码联系我们!

航顺代理联系方式

在之前的介绍中,我们也为大家介绍了航顺HK32F103CBT6MCU赋能新冠病毒检测设备,也是目前我们主推的非常成熟的解决方案!
