航顺芯片HK32F103xC/D/E-同步注入模式下，ADC2工作状态不能单独配置
HK32F103x/C/D/E是深圳市航顺芯片技术研发有限公司推出的中大容量的103系列芯片。作为32位MCU常用ADC模块，在各类产品中有诸多应用，比如节省I/O引脚的按键检测应用，以及各类传感器，比如光传感器、湿度传感器、温度传感器等，把各种各样的模拟信号转换为电压、电流信号，ADC模块通过对该电压、电流信号的精确测量，实现MCU对外部世界的精确感知，从而实现对应的应用控制。HK32F103x/C/D/E的ADC的主要特征：
● 12位分辨率
● 转换结束、注入转换结束和发生模拟看门狗事件时产生中断
● 单次和连续转换模式
● 从通道0到通道n的自动扫描模式
● 自校准
● 带内嵌数据一致性的数据对齐
● 采样间隔可以按通道分别编程
● 规则转换和注入转换均有外部触发选项
● 间断模式
● 双重模式(带2个或以上ADC的器件)
● ADC转换时间：
─ HK32F103xx增强型产品：时钟为56MHz时为1μs(时钟为72MHz为1.17μs)
● ADC供电要求：2V到5.5V
● ADC输入范围：VREF-≤VIN≤VREF+
● 规则通道转换期间有DMA请求产生。
HK32F103x/C/D/E的ADC的功能描述：
12位ADC是一种逐次逼近型模拟数字转换器。它有多达18个通道，可测量16个外部和2个内部信号源。各通道的A/D转换可以单次、连续、扫描或间断模式执行。ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。
HK32F103x/C/D/E的ADC的通道选择：
有16个多路通道。可以把转换组织成两组：规则组和注入组。在任意多个通道上以任意顺序进行的一系列转换构成成组转换。例如，可以如下顺序完成转换：通道3、通道8、通道2、通道2、通道0、通道2、通道2、通道15。
● 规则组
由多达16个转换组成。规则通道和它们的转换顺序在ADC_SQRx寄存器中选择。规则组中转换的总数应写入ADC_SQR1寄存器的L[3:0]位中。
● 注入组
由多达4个转换组成。注入通道和它们的转换顺序在ADC_JSQR寄存器中选择。注入组里的转换总数目应写入ADC_JSQR寄存器的L[1:0]位中。
双 ADC 模式：

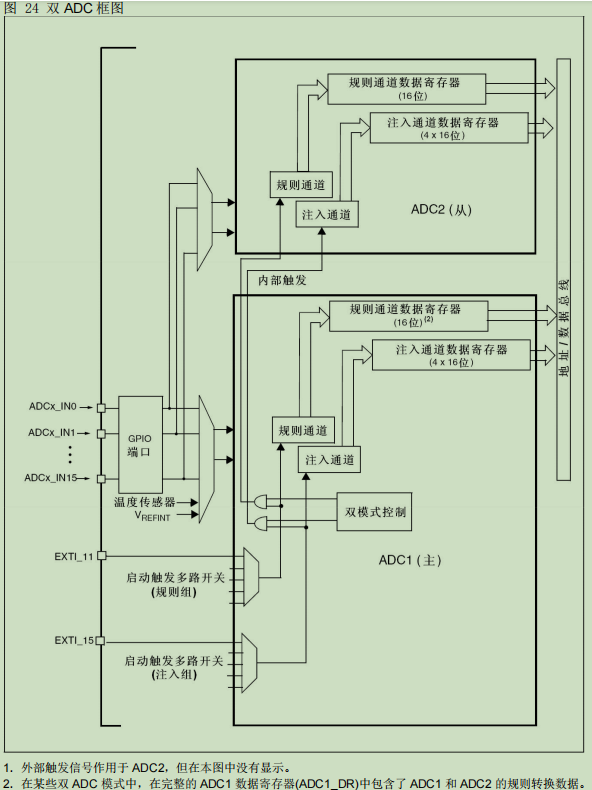

在有2个或以上ADC模块的产品中，可以使用双ADC模式(见下图双ADC框图)。在双ADC模式里，根据ADC1_CR1寄存器中DUALMOD[2:0]位所选的模式，转换的启动可以是ADC1主和ADC2从的交替触发或同步触发。
注意：在双ADC模式里，当转换配置成由外部事件触发时，用户必须将其设置成仅触发主ADC，从ADC设置成软件触发，这样可以防止意外的触发从转换。但是，主和从ADC的外部触发必须同时被激活。
HK32F103x/C/D/E有多种双ADC工作模式，如同步注入模式、同步规则模式、快速交叉模式、慢速交叉模式、交替触发模式、独立模式、混合的规则/注入同步模式、混合的同步规则/交替触发模式、混合同步注入+交叉模式。
其中同步注入模式工作机制描述如下：
此模式转换一个注入通道组。外部触发来自ADC1的注入组多路开关(由ADC1_CR2寄存器的JEXTSEL[2:0]选择)，它同时给ADC2提供同步触发。
注意：不要在2个ADC上转换相同的通道(两个ADC在同一个通道上的采样时间不能重叠)。
在 ADC1 或 ADC2 的转换结束时：
● 转换的数据存储在每个ADC接口的ADC_JDRx寄存器中。
● 当所有ADC1/ADC2注入通道都被转换时，产生JEOC 中断(若任一ADC接口开放了中断)。
注：在同步注入模式中，在ADC1和ADC2上同时采样的两个通道必须设置同样的采样时间，来保证两个ADC的同步。

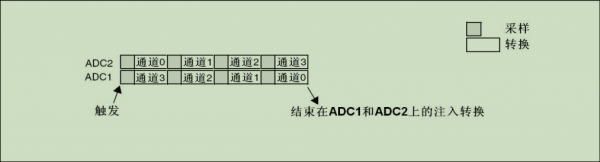

如下图示例，为在4个通道上的同步注入模式：
HK32F103x/C/D/E在ADC使用过程中需要注意的地方：
问题描述：
在ADC1和ADC2工作在同步注入模式,ＡＤＣ２的常规通道不能启动转换。
根本原因：
在ADC1和ADC2工作在同步注入模式,ＡＤＣ２作为从模式，配置好了以后ＡＤＣ２的工作状态受ＡＤＣ１控制，所以后面去配置常规通道转换不能正常软件启动。这是我们芯片与Ｓ***Ｔ芯片的差异。
解决方案：
先定义和启动ＡＤＣ２的常规通道的工作状态，再配置主从模式的ＡＤＣ工作方式，这样就能正常使用。如果遇到ADC2还不能正常启动转换的，可以选择把ADC2的转换模式改为连续扫描模式。
