【全新 M251/M252 特色功能】新唐专利 可程序化串行接口 PSIO
新唐专利
可程序化串行接口 PSIO
何谓 PSIO
可程序化串行接口 ( Programmable Serial I / O，PSIO )，是一种藉由新唐自有专利硬件，能够产生任意且多样的串行通讯格式，与外部接口沟通的外设。PSIO 可以仿真常见的串行通讯接口 ( UART、SPI …等 ) 、特定应用的串行通讯接口 ( Maxim 1-wire、使用在 EEPROM 的 Microchip single-wire UNI / O、使用在刷卡机的 Wiegand…等 ) 、甚至私有协议的串行通讯接口 ( 用来做 LED 灯控的类 SPI 协议…等 ) 。
PSIO支持8个脚位，每个脚位可以依据串行接口的使用，设定成输出数据或是接收数据。PSIO具有4组槽控制器，每组槽控制器可以区分成8个槽。用户可以根据串行通讯的定义，调整每个槽的周期，控制串行通讯的时序。PSIO还支持不同的重复模式，可以根据通讯格式，处理输出或输入的数据。为了满足在连续传输时，不会占住CPU资源，PSIO更支持直接内存访问 ( Peripheral Direct Memory Access, PDMA ) 功能。在不需要CPU干预下，将要输出或输入的数据与内存互动。
用途广泛

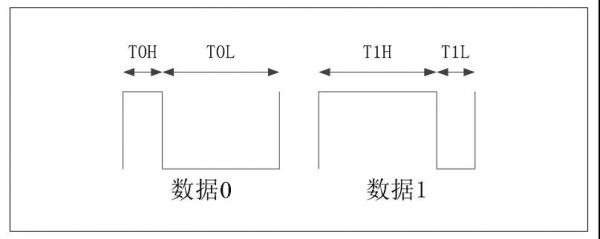

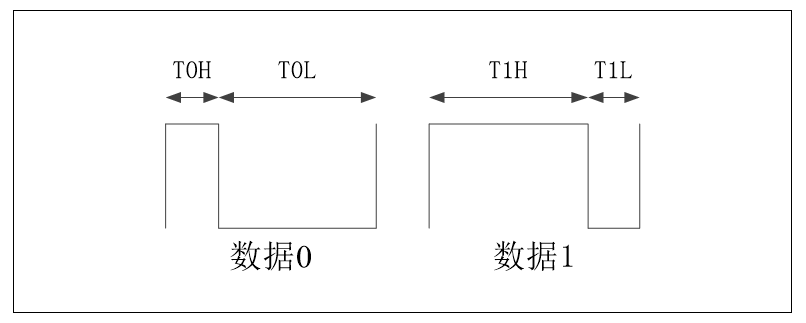

PSIO的用途广泛，接着我们以控制可编程RGB LED (Addressable RGB LED, ARGB LED)为例。ARGB LED是透过单一串行接口传输数据，上位机能够控制串接灯条的每一颗LED灯的颜色，进而创造多层次灯光效果，是目前LED灯控应用的主流。ARGB LED的传输数据格式，如下图所示。每串行24个数据，即可控制1颗ARGB LED灯的红、绿、蓝颜色；当串行越多的数据，就可以控制越多颗ARGB LED灯。

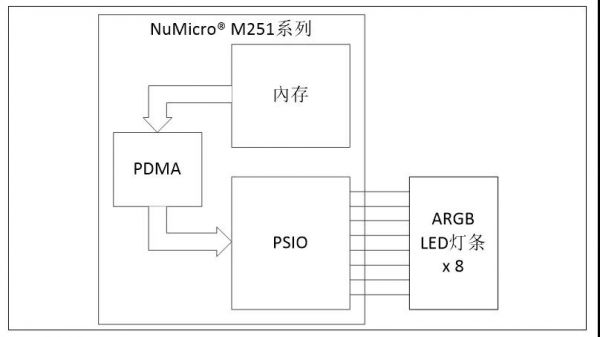

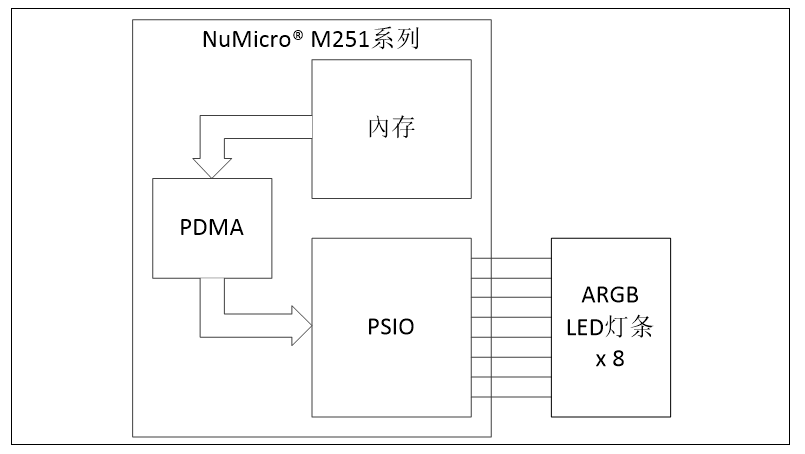

藉由控制槽控制器的槽周期，可以调整T0H/T0L以及T1H/T1L的时间，达到数据0或1的传输。并且同时使用PDMA功能以及重复模式，可以将要显示的色彩数据，从内存连续输出，节省CPU资源。使用的系统方块图，如下图所示。当要刷新灯条色彩时，将新的色彩数据放入指定的内存地址，并且驱使PSIO。PSIO会发出请求，使PDMA将内存的数据，传给PSIO。PSIO根据设定好的配置，将收到的数据，输出给ARGB LED灯条。
NuMicro M251系列支持PSIO外设

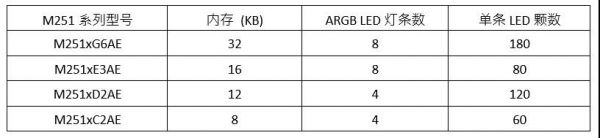

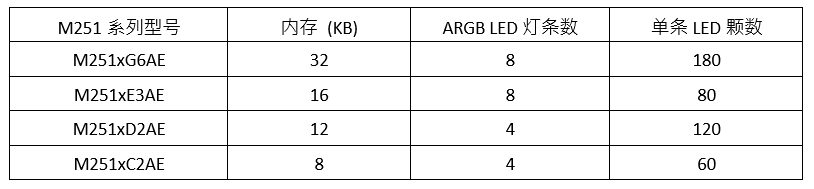

新唐NuMicro® M251系列支持PSIO外设。具有32 KB内存的M251xG6AE，可以控制8条ARGB LED灯条，每条约180颗LED灯；具有16 KB内存的M251xE3AE，可以控制8条ARGB LED灯条，每条约80颗LED灯。其他型号可以支持的数量，请参考下表：
如您对以上方案感兴趣，请扫码前往支持 PSIO 的全新 M251/M252 系列介绍。
