新唐ML51多烟雾识别模块
多光路烟雾识别模块参考模块
市场现况
基于市场上目前传统烟感采用单管LED做烟雾识别， 传统的方式时而造成水气与灰尘的干扰造成火灾报警器误报，时至今日市面上仍充斥着误报频繁的火灾报警器， 在众多非家庭式传统烟感的运用上远远无法满足环境运用的要求。
精准识别烟雾来降低烟雾报警器误警示是目前多种行业项目必要的条件， 在国家大举发展新基建的同时， 大型的储能设备、充电桩、电力基站等设备，国家工信部陆续出台关于设备的智能监控与火灾警报的国家标准。
烟雾识别的困扰克星
水气、灰尘
我们克服了
技术创新
为了准确识别烟雾，新拓电子采用了多光路的MEMS传感器，除了传统的红外LED外， 另外运用更多光线的折射、散射與透射等方式来针对烟雾体积、浓度等资讯做更多的采集。

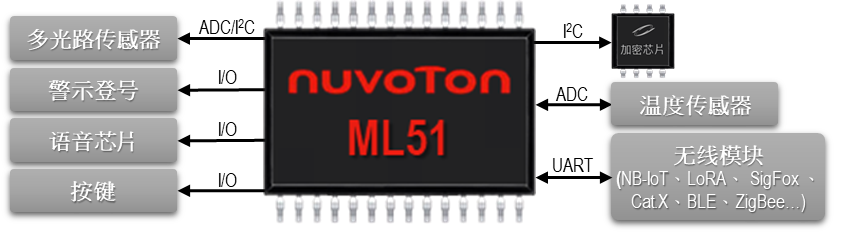

ML51 為內建 Flash 的增強型 1T 8051 內核微控制器，正常運行模式典型功耗可達 80 μA/MHz 以及休眠模式下功耗可低於 1 μA。此系列最高速可達 24 MHz，並內建 38.4 kHz低速內部振盪器，支援寬電壓工作範圍 1.8V 至 5.5V，工作溫度：- 40 ℃ 至 105 ℃。
ML51 備有豐富的外設，如 7 個通用 I/O、2 組串口、1 組 ISO-7816 介面、2 組 I2C 與 1 組 SPI。
一款能识别
水蒸汽、灰尘、气溶胶、正庚烷、聚氨酯等各种烟雾介质的 光电智能模块

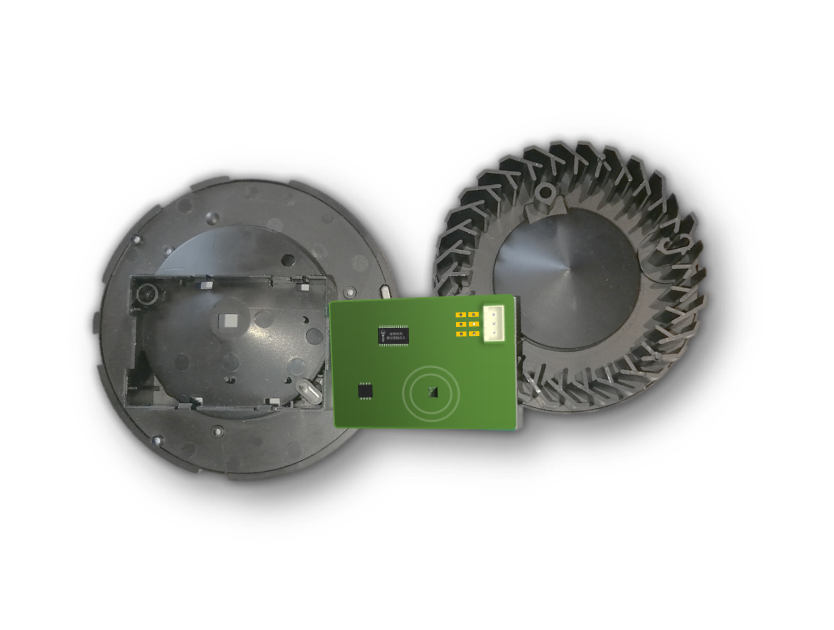

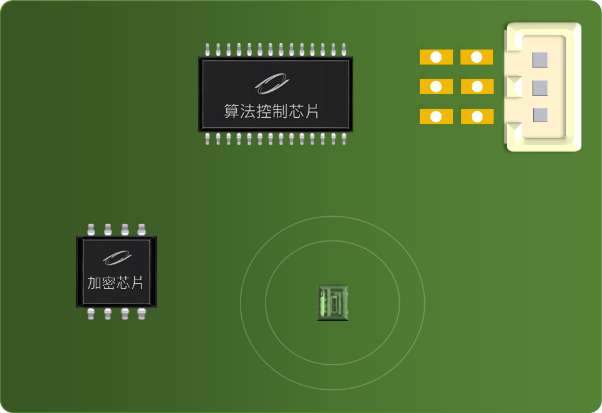

产品介绍
多光路散射式光电烟雾识别是新拓电子科技方案的核心技术，通过光学、电路设计、新加工装配工艺等诸方面创新，解决了一系列技术问题，光路设计配合新装配工艺实现了双波长多光路的发射和接收，对透射光、反射光有效抑制，配合带通重复采样与滤波等信号处理，使光线测定的灵敏度和稳定度达到监测、分辨的要求，配合烟雾识别算法，实现利用多光路的光线特性对各种微颗粒散射、透射特性的多维度识别烟雾状态以辨别其烟雾特性。
技术规格
主板待机工作电流 <5μA （不含无线模块）
LED指示灯：
① 正常工作时指示灯不亮，报警时闪亮
② 初始化成功后，指示灯闪
③ 电池检测指示灯可根据需求定制相关规格
语音/报警声响＞80DB
使用环境：温度：-10℃~+85℃
通讯串口式通用透传无线模块
（NB-IoT、LoRA、BLE、ZigBee、 WiFi…）交钥匙模式的应用解决方案
保姆式的试产及批量服务支持软硬件双重加密，确保客户核心技术安全
应用场景
火灾烟雾警报器
动力电池气溶胶监测
环境水汽侦测
环境落灰侦测
充电桩烟雾侦测
5G基站烟雾侦测
模块应用 - 火灾烟雾报警器

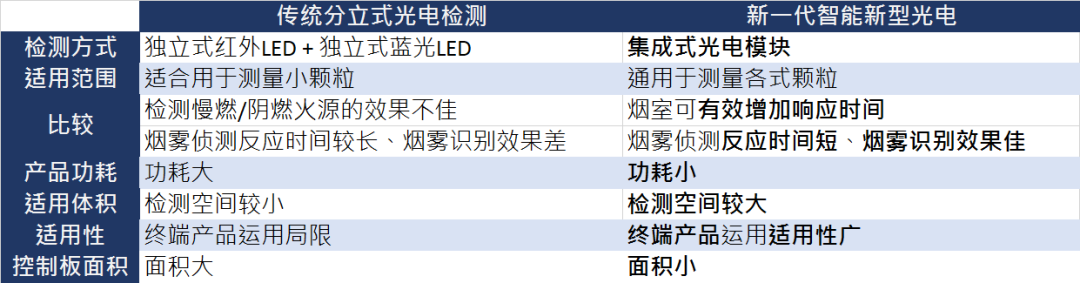

传统烟感和新型多光路火灾烟雾报警器的比较
新一代高性能多光路火灾烟雾报警器
高精准识别下列形态:
纸张燃烧、木头燃烧、阴燃烟雾、阴燃聚氨酯、烹饪、水气干扰烟雾、灰尘、昆虫等干扰
模块符合UL217v8认证、已通过国内消防CCCF检测认证
少误报、不漏报
提供自有专利烟室（迷宫）使用授权
独家自有专利算法
辅助产品认证、高弹性模块合作模式
演示视频链接：https://v.youku.com/v_show/id_XNDc5MzIyOTEwOA==.html
模块应用 - 新基建烟雾检测
应用场景
充电桩/基站内的水气、灰尘与烟雾做监测
环境灰尘与水气监测
火警监测
搭配NB-IoT/LoRA/Cat.x等无线模块，可联网监控
准确识别下列形态:
水气、灰尘、火警烟雾
少误报、不漏报
提供自有专利烟室（迷宫）使用授权
独家自有专利算法
应用说明
由于非线性负荷的电气设备日益增多，谐波电流进入公用电网引起电源电压畸变、波形失真、损耗增加，并可使电气线路过载发热，加速绝缘老化。
在不平衡电流及谐波电流的作用下，可能使中性线损坏甚至烧断，引起电气设备的绝缘受损，进而发生火灾，所以，电气线路中的谐波电流是新出现的电气火灾隐患，是导致我国电气火灾有增无减的主要原因。
抑制谐波式电气火灾监控装置可以实时对被保护电路的环境进行监控，并针对由谐波电流引起的可能发生电气火灾的故障隐患及时发出报警提醒，进而避免了火灾事故的发生。
应急管理部于2019提出符合电气火灾治理工作的政策制定，能有效提高我国电气火灾防控能力。
模块应用 - 水气/油烟检测
应用场景
油烟机水气/油煎侦测
侦测水气或油烟自动调整油烟机马达转速
长时间蒸煮水气监控与报警
搭配BLE/ZigBee/WiFi等无线模块，可联网监控
准确识别下列形态:
水气、油烟
少误报、不漏报
提供自有专利烟室（迷宫）使用授权
独家自有专利算法
应用说明
运用与智能油烟侦测来调整烟机转速，当油烟浓度过大时加快马达转速快速排烟，油烟浓度小时则减慢马达转速以达到智能油烟机效果。
另一功能为水气侦测，有鉴于常有遗忘蒸煮食物造成火灾之情事，该模块可有效辨识水气状态，可智能化侦测水气与通报，避免憾事。
模块应用 - 动力电池气溶胶监测
应用场景
识别锂电池组电解液泄漏时所产生的烟雾气体气溶胶
锂电池热失控前的预先警报
让降温或消防设备介入进行有效处置
透过子模块，可转换CAN/串口等通讯与系统沟通
高精准识别下列形态:
水气、阴燃烟雾、阴燃聚氨酯
少误报、不漏报
提供自有专利烟室（迷宫）使用授权
独家自有专利算法
应用说明
法规引用: GB-38032-2020/电动客车安全要求(发布时间: 2020-05-12; 实施时间: 2021-01-01)
条文: 4.4.6 异常报警要求.
可充电储能系统在由于单个电池热失控引起热扩散、进而导致乘员舱发生危险之前５min，应提供一个热事件报警信号。
烟感在蓄电池组内对电解液泄漏时提供侦测在热失效前可透过CAN或串口等方式对系统提出报警。
每电动客车蓄电池组约2~4组， 每组动力蓄电池约放置2~4组烟感予系统报警与通报灭火装置使之作用。
关于多光路烟雾识别模块方案
采用多光路烟雾识别模块方式可有效辨别水气、灰尘与油烟等非火灾烟雾，可有效避免烟雾感测器误警报与漏警报的情况，达到真正的火灾烟雾侦测。
其商业模式主要提供客户以高效率烟室搭配烟雾识别模块方式供应与制造厂家，并提供相应的烟雾识别结果与技术支持，协助客户落地相关的终端产品，以达到M to M的模式协助客户规划整体的消防系统与动力锂电池失效监测系统，提供生命与财产最佳监控与保护。
新拓电子首先在消防烟感探头市场布局，携手业界资深专家，与一家国内一线厂家展开合作。进行模块在新一代烟感探头的设计，终端客户已采用新拓电子模块在新一代NB-IoT烟感侦测器上并通过国家CCCF消防认证，实现批量生产。
