N76E003数据整合教程：APROM与LDROM数据整合
新唐1T 8051系列的MCU产品，一般其内存空间都可以划分为LDROM与APROM，多了一个引导程序后可以方便以后直接通过串口升级APROM中的固件，当这也给芯片烧录固件带来了麻烦，如果使用官方的Nu-link烧录，速度忙，而且失败率也相对高，如果采用第三方的烧录工具，为了提成烧录的速度，他们往往是将LDROM的数据与APROM的数据整合后烧录，这个是怎么做到的呢？

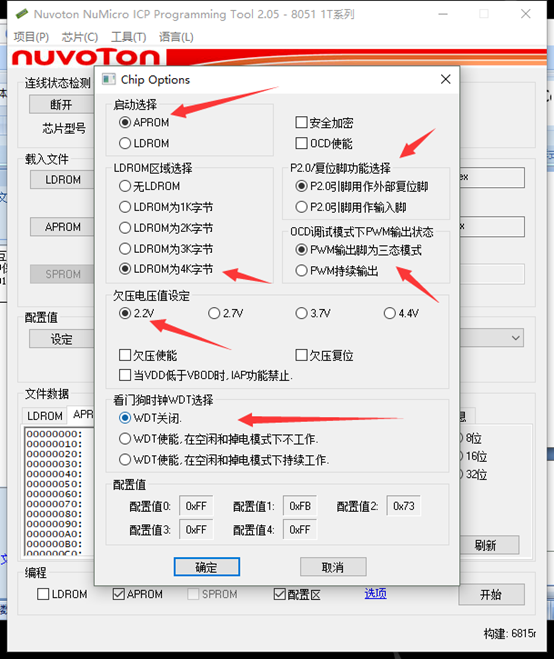

首先我们先来了解一下新唐1T 8051的明星产品，N76E003系列，其18K的dataflash空间令人羡慕，可以分别分1K，2K，3K，4K空间用于LDROM，见下图：
知道上面的四种情况后，我们就要找出这四种情况的对应的地址起始位，这个记录下来就可以。
LDROM 4K字节，APROM 14K字节，LDROM的起始地址位为：0x3800;
LDROM 3K字节，APROM 15K字节，LDROM的起始地址位为：0x3C00;
LDROM 2K字节，APROM 16K字节，LDROM的起始地址位为：0x4000;
LDROM 1K字节，APROM 17K字节，LDROM的起始地址位为：0x4400.
下图配置为第一种情况

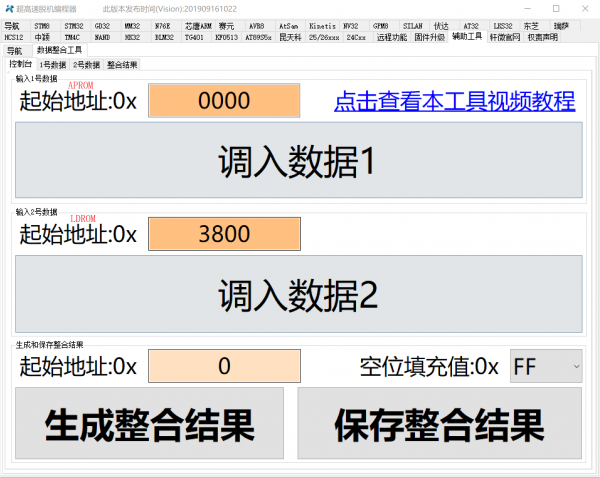

在数据整合的过程中特别要注意事项：
1.调入数据1对应的是APROM的固件，调入数据2对应的是LDROM中的数据，与nu-link的顺序稍微不一致；
2.要先分别调入APROM与LDROM中的数据，再改起始地址，否则有可能调入不了数据。
编辑：admin 最后修改时间：2019-12-17
