80C51单片机的基本组成

80C51单片机 作者:admin 来源:不详 发布时间:2018-05-08 15:31:39   浏览:43

单片机是在一块芯片上集成了CPU、RAM、ROM、定时器/计数器和I/O口等一台计算机所需要的基本功能部件。80C51单片机内部包含部件概括如下:

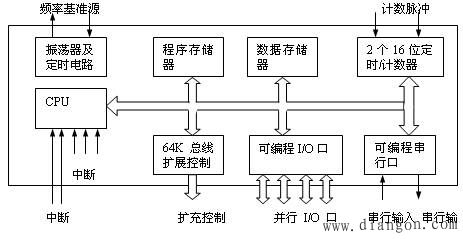

图1 80C51单片机组成框图
       ①一个8位CPU
       ②一个片内振荡器及时钟电路
       ③ROM程序存储器。
       ④RAM数据存储器。
       ⑤两个16位定时器/计数器。
       ⑥可寻址64K外部数据存储空间和64K外部程序存储的控制电路。
       ⑦32条可编程的I/O口线(4个8位并行I/O端口)。
       ⑧一个可编程全双工串行口。
       ⑨具有5个中断源、2个优先级的中断结构。
       80C51单片机组成框图如图所示,各功能部件由内部总线联接在一起。
