航顺芯片应用于康佳指纹锁方案
基于HK32F030系列MCU康佳指纹锁
科技
智能化的产品这几年开始不断的兴起，从智能手机，到智能手表再到现在的智能家居。生活方式改变的同时，生活质量也在不断的提高。说到智能家居，那就不得不提智能门锁了，海尔、大华、中兴、创维、美的、正泰等通讯、家电、互联网、IT、安防各行各业的巨头们都纷纷进入了智能锁行业，可见市场是多么的火热。在众多品牌都开始涉及的时候，康佳也上线智能门锁，今天就一起了解下。
科技引
领

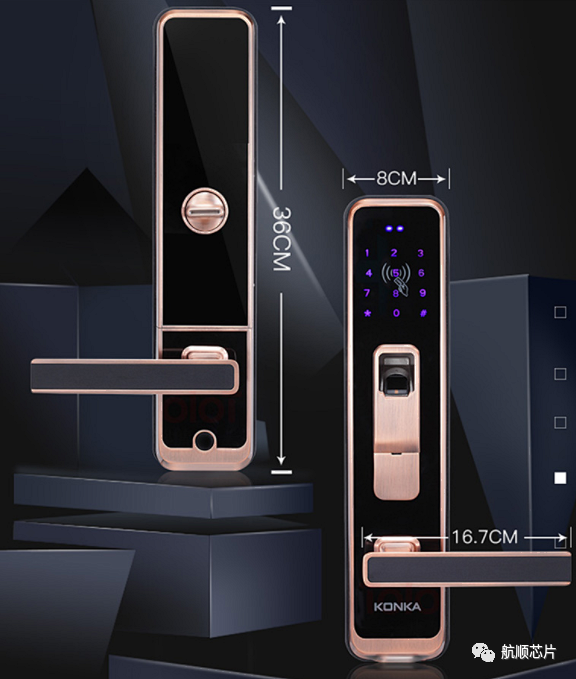

● 康佳指纹锁实物图

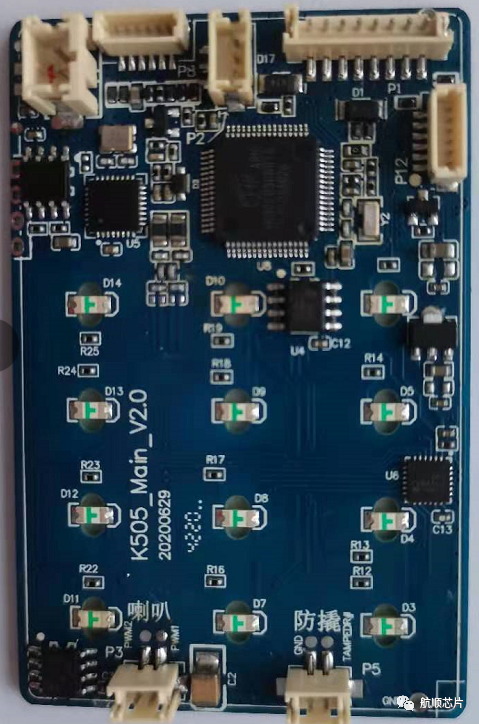

● PCB板图
● 系统框图
产品方案介绍：
采用高性能的ARM Cortex-M0内核的HK32F030R8T6芯片，广泛应用于消费类电子。采用4节电池供电，在待机状态下功耗极低，极大的延长电池的使用时间，支持指纹开锁、密码开锁、RF刷卡开锁等多种开锁模式，并支持语音提示、支持语音防盗报警、第三代光学指纹识别。采用合金面板及军工级游离把手。
HK32F030R8T6产品特点：
➤ CPU
● ARM Cortex-M0内核
● 最高时钟频率：72MHz
● 24位System Tick定时器
● 支持CPU Event信号输入至MCU引脚，实现与板级其它SOC CPU的联动
➤工作电压范围：单电源域：主电源VDD为2.0 V ~ 5.5V
➤工作温度范围：-40℃ ~ +105℃
➤VDD典型工作电流
● 运行(Run)模式：13.23 mA/72MHz@3.3V
● 睡眠(Sleep)模式：5.44 mA@3.3V
● 停机(Stop)模式：LDO低功耗10μA@3.3V
➤存储器
● 最高64 K byte的Flash存储器
● CPU主频不高于24 MHz时，支持零等待总线周期
● 具有代码安全保护功能，可分别设置读保护和写保护
● 支持存储于Flash的指令和数据加密，以防止Flash内容被物理攻击
● 10 Kbyte SRAM（不支持硬件校验功能）
➤时钟
● 外部HSE：4~16 MHz，典型频率为8 MHz
● 外部LSE：32.768 kHz
● 片内HSI：8 MHz/14 MHz/56 MHz
● 片内LSI：40 kHz
● PLL时钟
● 芯片管脚输入时钟
➤DMA
● 5个通道的DMA控制器
● 支持Timer、ADC、SPI、I2C、USART等多种外设触发
➤安全加密：CRC计算单元
➤数据通信接口
● 2个USART：支持主同步 SPI和调制解调器控制，具有ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒特性
● 2个高速SPI：支持 4至16个可编程比特帧和复用的I2S接口
● 2个I2C：支持极速模式（1 Mbit/s）、SMBus和PMBus，可从停机模式唤醒
➤定时器
● 1个高级控制定时器（TIM1）
● 5个通用定时器（TIM3/TIM14/TIM15/TIM16/TIM17）
● 1个基本定时器（TIM6）
➤日历：RTC，具有闹钟功能，可从停机 /待机模式周期唤醒
➤片内模拟电路
● 1个12位的ADC：16个外部模拟信号输入通道，支持最高1 MSPS采样频率的自动连续转换和扫描转换
● 1个温度传感器：模拟输出在内部连接到A/D转换器独立通道
➤定点数除法/开方运算单元
● 支持32位定点数除法，可同时获得商和余数
● 支持32位定点数高精度开方
➤可靠性
● 通过HBM2000V/CDM500V/MM200V/LU等级测试
如需要了解更多航顺MCU产品，请联系航顺核心代理商(980010600)或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了《飞利浦云台采用航顺芯片HK32F103RBT6》，也是目前我们主推的非常成熟的解决方案！
