新唐科技MCU应用于DALI 2.0 照明控制方案
【方案介绍】
新唐 DALI 2.0 灯光控制解决方案搭载基于 ARM® Cortex®-M0 内核的 NuMicro® Mini57 系列微控制器，最高运行频率高达 50MHz，内嵌 32KB Flash 内存及 4KB SRAM，在 DALI 2.0 的应用中可支援多种的协定，例如，标准 207 的 LED 装置、标准 202 的紧急灯…等，新唐方案上亦整合了 DALI BUS 界面，可连接 DALI 系统与其它 DALI 产品互动，对于 DALI 设备的开发者而言，可带来极大的便利性。 本方案主要实现 DALI 2.0 所需的多主机控制，此外，所需的软硬件完全开源，是一个对于开发者极为友善的平台，借由 NuMicro® Mini57 系列的高运算能力，快速转化资料以进行装置控制，开发者亦可以实现复合型装置应用。
【方案特色】
- 符合 DALI2.0 协议
- 支持 DALI2.0 多主机互动模式
- 具有总线冲突检测及修复功能
- 电路简单，成本低
- 宽电压输入支援8到24伏
- 16位PWM输出控制
- PWM可触发ADC
- 硬件捕捉 (Capture) 功能
- 芯片工作温度105度

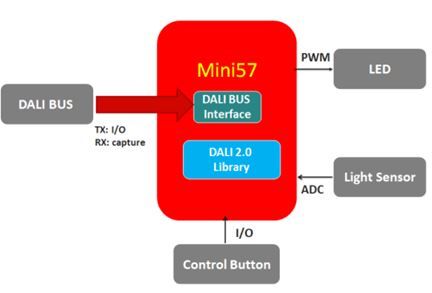

【系统方块图】

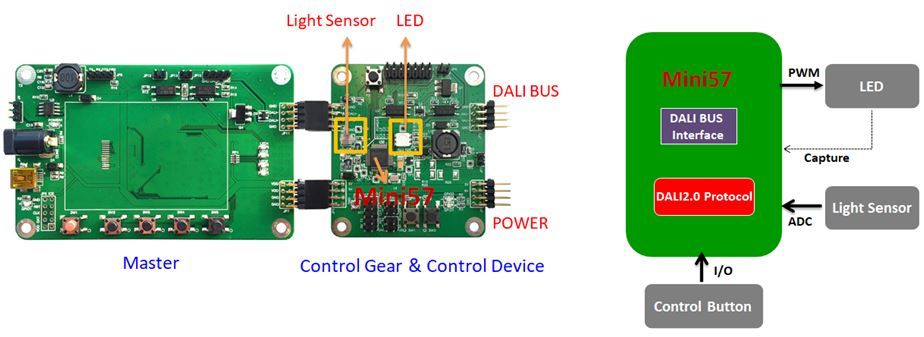

【规格说明】
相关IC :
• Control Gear :Mini57EDE
• Control Device :N76E003
• NUC240SE3AE for DALI Master
【方案应用】
提供完整的 Dali 2.0 协议
- IEC62386-202 (紧急照明)
- IEC62386-203 (高强度灯泡)
- IEC62386-206 (1-10V转换器)
- IEC62386-207 (RGB LED灯)
- IEC62386-209 (颜色控制器)
- IEC62386-303 (感应传感器)
- IEC62386-304 (亮度传感器)
