多款小型电器无线充/供电方案，电动牙刷
新唐无线充/供电与数据通信方案
支持各功率 TX/RX
TX: N76E885/ N76E003
RX: N76E885
参数
3.3V/20mA
单向通信
参数
5V/150mA
双向通信
参数
5V/1000mA
双向通信

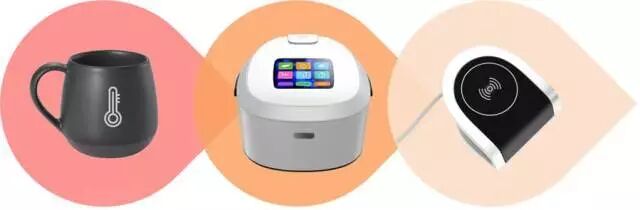

应用
电动牙刷
美容电器
应用
电饭锅
电高压锅
应用
智能家电

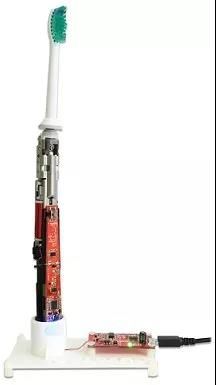

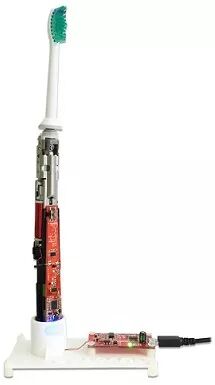

应用场景 – 电动牙刷
方案特色
• 不须外接即可供电，方便使用
• 设计富有弹性，终端产品更美观
• 易于实现增值功能，如：防水设计
• 支持无线供电与数据通信
• 电流范围：20mA 至 1A/5V
• 提供软硬件开源码，满足各种设计需求

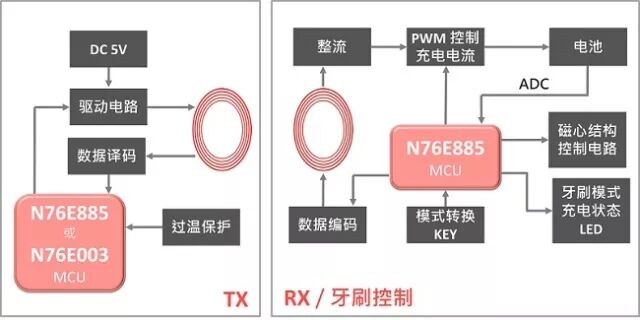

方案方块图
无线充发射端 TX
N76E885/ N76E003
牙刷控制端 RX
N76E885
• 无线充电发射
• 充电电流回馈解析
• 可调整输出充电功率
• 接收解碼 RX 指令
• 过流保护功能
• 无线充电接收
• 电池充放电管理
• 牙刷电机控制
• 低接收端待机电流：~70μA
新唐方案
特 色
• 额定充电电流：120mA
（无线充电功率与线圈设计参数相关）
• RX 端待机电流：~70μA
• 高集成度 TX 和 RX 端电路，降低成本
