上云秘笈：NUC980 協同 LTE Cat 1模组 L610 之智能工业网关设计

关键字：NUC980 智慧城市智能工厂智能农业作者：来源: 发布时间：2021-12-28 浏览：52

上云秘笈

NUC980 協同 LTE Cat 1模组 L610 之

智能工业网关设计

新一代自动化智能工厂多使用串口或 RS485 连接生產机器，在面对工业物联网产业升级的时代，所有资讯都有透过网路上传至云端的需求，因此必须将串口或 RS485 传递的资料转换至网路上，而这就需要新一代智能工业网关设计，将资料做转换后并上传云端。

方案特色

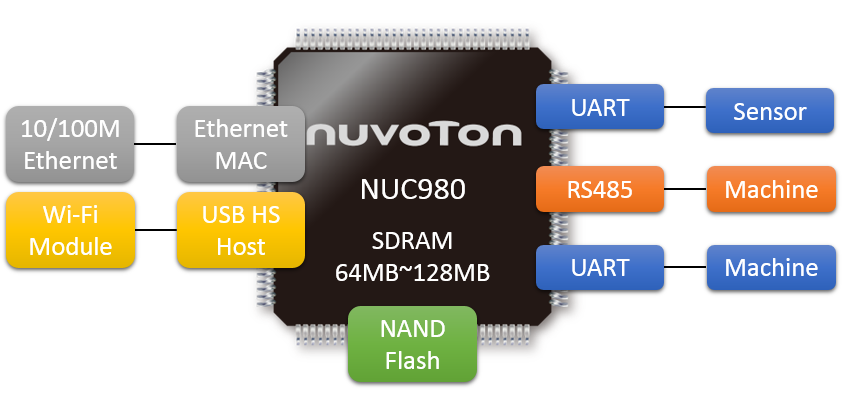

新唐 NUC980 系列微处理器主要特色有内建高容量的 DRAM 128 MB SDRAM，因内建 DRAM 可大幅节省整体的成本，大幅减少 PCB 尺寸和降低电磁干扰 (EMI)。多种周边功能，包含 10 组 UART 串口、4 组 CAN 2.0 B、8 组 USB Host 和双以太网等，可以提供多协议转换器方案应用的需求。

NUC980 + LTE Cat1 模组 L610 之智能 LTE 工业网关完整设计

支持阿里云、AWS云
完整硬件参考设计
完整 Linux OS Kernel BSP
适用应用：智慧城市、智能工厂、智能农业

NUC980 + LTE Cat1 Fibocom模组 L610 之智能工业网关设计規格

NUC980DK61Y 300MHz ARM926EJ-S /64MB DDR/LQFP-128
Linux OS V4.4/LoRaWAN
1Gb SPI NAND Flash
LoRa 模组，三种不同接口预留
4G LTE 模块 MINI PCIE 接口：Fibocom L610
10/100M 以太网口 LAN8720AI
LoRa device模块（瑞兴RHF0M062 ）
USB HOST0 （可接USB WIFI等外设）
温湿度传感器
峰鸣器
SD卡接口
USB DEVICE 用于烧录程式
JTAG接口，用于Debug
UART0接口，用于Debug

Fibocom 模组 L610 产品規格

LTE FDD: Band 1/3/5/8
LTE TDD: Band 34/38/39/40/41
GSM: 900/1800MHz
LCC 31x28x2.4mm
AT Command Set: 3GPP TS 27.007 and 27.005
LTE FDD: 10Mbps DL/5Mbps UL
LTE TDD: 10Mbps DL/5Mbps UL
GPRS: 107Kbps DL/85.6Kbps UL
适用于亚洲/欧洲/拉美地区

编辑：zzy 最后修改时间：2021-12-28
