新唐的开发环境的搭建，驱动以及BSP

发布时间：2019-05-22

https://www.keil.com/demo/eval/arm.htm

1，MDK-ARM的IDE集成开发环境：mdk512.exe
http://www.keil.com/fid/tsrz5twr ... les/eval/mdk512.exe
(MD5: 227234b11466818578c407f8e8217f97）
如果用到KEIL C51也可以同时安装在同一目录下，不受影响，如5.
注意新旧版本的EXE和DLL不要以旧覆盖新，要用新覆盖旧的原则的即可，注意确认或者略过。

MDK-ARM5.00以后，把器件相关的例程，库，配置代码等与最简洁的IDE无关的东西剥离了，
如果有PACK包的器件可以在UV5的界面中升级更新方式在线下载安装，也可以到4的连接上下载后安装到MDK-ARM安装目录。
如果没有相应的PACK包的器件得装相应的旧器件的补丁包，如2的CORTEX-M系列补丁包和3的ARM7，ARM9系列补丁包。

http://www2.keil.com/mdk5/legacy
2，MDK-ARM的 Cortex-M 系列补丁包： mdkcm512.exe
http://www.keil.com/download/files/mdkcm512.exe
3，MDK-ARM的 ARM7, ARM9 & Cortex-R 系列补丁包： mdk79v512.exe
http://www.keil.com/download/files/mdk79v512.exe
4，MDK-ARM的PACK补丁包：
http://www.keil.com/dd2/Pack/
如新唐M0，M4：Nuvoton.NuMicro_DFP.1.0.2.pack 和 Nuvoton.NuMicro_DFP.1.0.2.pdsc（这个以前需要现在不需要了只需要把驱动装上就好）

（安装好后在这个路径有备份：C:\Keil\ARM\Pack\.Download，可以复制到其它电脑，不用每台都在线下载升级。）

5，KEIL C51安装包：c51v953.exe
https://www.keil.com/demo/eval/c51.htm
http://www.keil.com/fid/sg9aaewb ... es/eval/c51v953.exe
MD5: 459fa4dd8dbc5a38597ae903d8fca052
新唐的M0，M4开发还需要安装：
6，NU－LINK的驱动插件：Nu-Link_Keil_Driver_V1.26.6314.zip
http://www.nuvoton.com/resource- ... iver_V1.26.6314.zip
7，NU－LINK在线PC端软件：NuMicro_ICP_Programming_Tool_V1.26.6314.zip
http://www.nuvoton.com/resource- ... Tool_V1.26.6314.zip

NUC1XX系列开发环境的搭建

1 概述

本文主要描述如何建立新唐NUC1XX系列芯片的开发环境，包括编译，下载以及调试环境的建立。

2 硬件环境

以NuTiny-EVB-120为示例硬件平台，调试器为“Nu_Link-Me_001 V1.2”，还有一根USB线。

NuTiny-SDK-NUC120开发板的详细资料目录：\Build\Evaluation Board\NuTiny-SDK-NUC120

PC机的操作系统为WINDOWS XP SP4。

3 Keil MDK-ARM安装

Keil MDK-ARM安装包的评估版可以在网络上下载。正版需要向ARM公司购买License，网络上有一些序列号生成器，也可以使用。本文档使用的是4.13a的版本。（请使用24小时后立即删除哦：））

Keil MDK-ARM安装软件目录：\Build\Keil_MDK

3.1 安装Keil uVision4

双击MDK413a.exe，进入安装界面。

安装Project example，可以选择不安装。

安装完uVision4后，安装程序会自动进入ULINK驱动的安装界面。

3.2 安装ULINK驱动（可选）

Keil ULINK 仿真器是一款由Keil公司开发推出的多功能ARM调试工具，可以通过JTAG或CODS接口连接到目标系统仿真或下载程序，目前已经成为国内主流的ARM开发工具。

可以选择不安装，也就是将下图的两个复选框都取消。

安装完毕后，在桌面上生成了“Keil uVision4”的快捷图标。

3.3 安装序列号

点击桌面的“Keil uVision4”的快捷图标进入主界面。点击“File”->“License Management”菜单。复制右边的Computer ID，这是对应本台电脑的ID，需要输入到keillic.exe中生成序列号。没有输入序列号之前，该软件是evaluation版本。

解压keil_crash.zip为keillic.exe文件，点击该exe文件。在窗口的CID编辑框内粘帖刚刚复制的CID，Target编辑框选择“ARM”，点击“Generate”按钮即可生成对应本机的序列号。

将生成的序列号复制，粘帖到刚才打开的Keil license management窗口底部的“New License ID Code”编辑框内，点击“Add LIC”按钮即可。

注册成功后，License Management窗口显示相关的该软件可用信息：expires:Jan, 2020

4 安装Nu-Link4.1 Nu-Link驱动安装

Keil的μVision开发工具主要是用来管理工程，编写、编译、调试程序以及下载程序到目标板上的，而调试或下载程序到目标板上则需要调试驱动程序的支持，如ULink ARM Debugger就是这样的调试驱动程序；Nuvoton也为μVision提供了这样的调试驱动程序：Nu-Link，它主要用来辅助μVision调试Cortex-M0系列芯片的，尤其是Nuvoton的NUC1XX系列的芯片。同时Nu-Link还可以进行Flash的编程。

在μVision的工程配置选项里选择了Nu-Link调试驱动程序后，就可以进行程序的调试了，比如开始/停止调试会话，设置/清除断点，读写寄存器、内存，单步执行等等；另外还可以为特定的芯片选择Flash编程算法，该算法程序可以对芯片的Flash空间进行快速地擦除、改写和验证。

相关具体说明可参考帮助文档：\Build\Help_doc\NuMicro Cortex-M0 Keil 调试器驱动用户手册 1.03.pdf

安装文件目录：\Build\Nu-Link Driver\NuMicro Keil uVision IDE driver (Build 4125) V1.03，点击exe进行安装。

首先安装程序会安装Nu-Link驱动。

可全部选Next按钮，直到安装成功

4.2 关联Nu-Link到Keil

这个安装步骤是将Nu-Link驱动和Keil uVision开发环境联系起来，这时需要注意，如果你机器上安装过其他Keil版本，那么就需要选择相关的Keil目录了。

这个窗口就是选择需要安装的Keil目录了，请选择你所需要使用Nu-Link的Keil版本安装目录。

安装成功后，在相关的Keil uVision4的安装目录下将多出如下目录和文件：

.\ARM\BIN\Nu_Link.dll: NuMicro Cortex-M0 Keil μVision Driver的DLL文件

.\ARM\BIN\Nu_Link: 包含COPYRIGHT, License和寄存器详细信息，semihosting示例程序等

.\ARM\Flash: 包含Flash编程算法

.\UV4\Nuvoton_NuMicro_Cortex_M0_DateBase.cdb : NuMicro Cortex-M0 MCU数据库

安装完Nu-Link Driver后，从开始菜单->所有程序，可以看到相关的帮助文档。

5 NUC1XX BSP安装

新唐提供了NUX1XX的板级支持包程序（BSP，Board Support Package），有利于客户在该驱动程序的基础上进行应用程序的快速开发，而不用从寄存器层面重新开发驱动程序。

BSP库文件安装目录：\Build\BSP Library\ NUC100SeriesBSP_CMSIS_v1.02.002.exe

点击exe后系统将相关BSP文件安装到相应的目录，并在Keil MDK中进行了相应的注册关联以及拷贝相关的文件。例如以下两个系统文件：

l \Keil\ARM\Startup\Nuvoton\NUC1xx\ startup_NUC1xx.s

l \Keil\ARM\Startup\Nuvoton\NUC1xx\ system_NUC1xx.c

同时对UV4的“CPU类型库”也做了新唐CPU的更新，在新建UV4工程时可以选择相应的新唐CPU型号。

在BSP的安装目录下，包含了驱动程序和许多的样例程序，可供工程师开发时调用和参考。同时还提供了驱动的相关文档。

前言：新唐N32905U1DN单片机不支持用户将程序烧录到内部FLASH，必须外挂FLASH存储用户程序，可以是SPI FLASH、NAND FLASH、SD卡。用户采用裸机开发的方式可使用官方提供的lib文件和对应的头文件。本工程代码是在内部SDRAM下调试，如需固化程序，可通过USB下载，敬请关注后期博客。

M0516的开发环境的搭建

首先安装编程环境，我用的是MDK5.0。MDK可以跟C51装到同一个目录，这样既可以写C51的程序也可以写M051程序了。
      第二步去新唐的官网下载 Nu-Link Driver for Keil RVMDK V1.24.6211.zip 仿真器的驱动，并安装好。
      第三部下载M051 SeriesBSP_CMSIS_V2.01.002.zip  和 M051 SeriesBSP_DirectRegisterAccess_EN_V1.01.003.zip，这两个是M051的库文件。据说用CMSIS库就像ARM M3的编程方式差不多(我没用过M3)，DirectRegisterAccess库是直接操作寄存器跟51单片机的编程方式差不多。问了问高手，他们建议用CMSIS，因为更简单方便。我两个都装上了。这两个文件直接解压C盘即可，路径要记住，要在mdk里面填写。
      打开MDK，新建一个项目，取名TEST，然后出现下图，点OK。

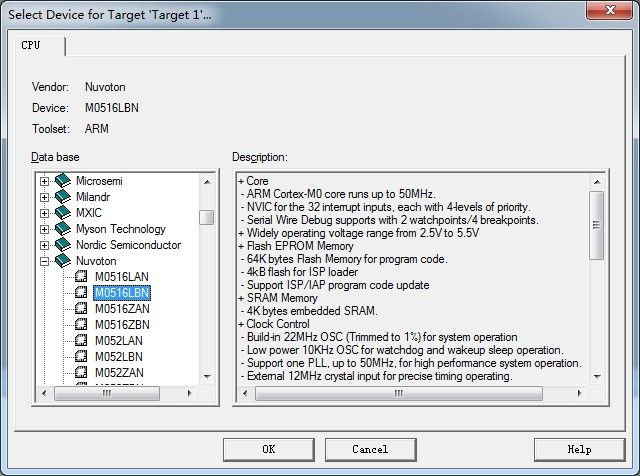

出现选择CPU对话框，找到M0516LBN,点OK.

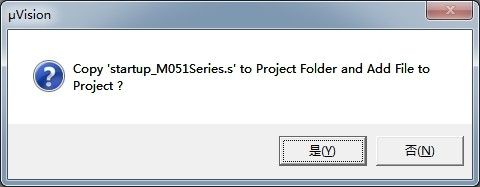

然后下面对话框点yes。

然后就进入MDK的主界面了。再新建一个空文档，并保存，取名为main.c

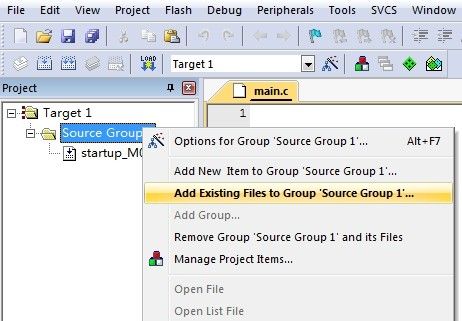

在Source Group 1上点右键选择Add Existing Files to Group ，把main.c加进来。

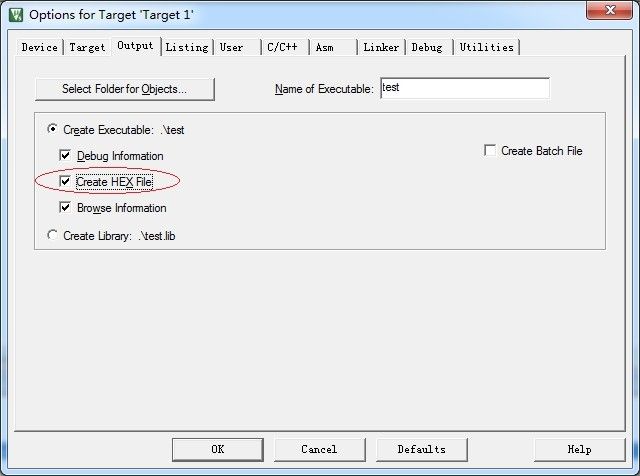

点击工具栏上的  这个图标。做如下设置。

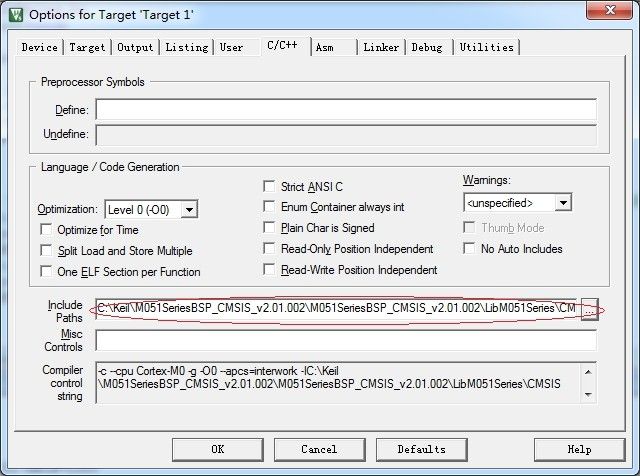

下图的include paths里面写上刚才解压的 M051 SeriesBSP_CMSIS_V2.01.002.zip的路径。我写的是：
C:\Keil\M051SeriesBSP_CMSIS_v2.01.002\M051SeriesBSP_CMSIS_v2.01.002\LibM051Series\CMSIS\CM0\DeviceSupport\Nuvoton\M051Series;C:\Keil\M051SeriesBSP_CMSIS_v2.01.002\M051SeriesBSP_CMSIS_v2.01.002\LibM051Series\StdDriver\inc

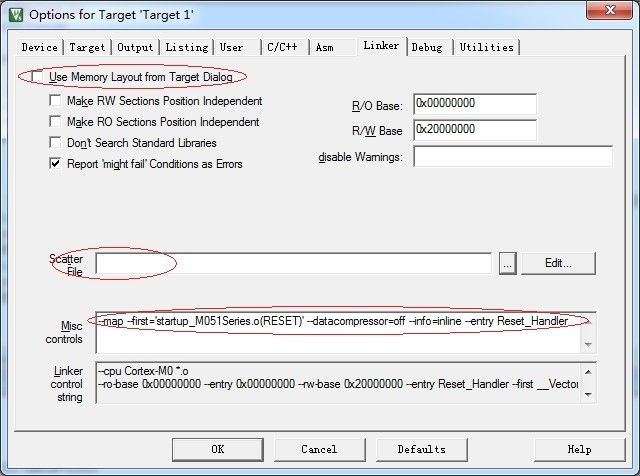

下图在scatter file里写：--map --first='startup_M051Series.o(RESET)' --datacompressor=off --info=inline --entry Reset_Handler

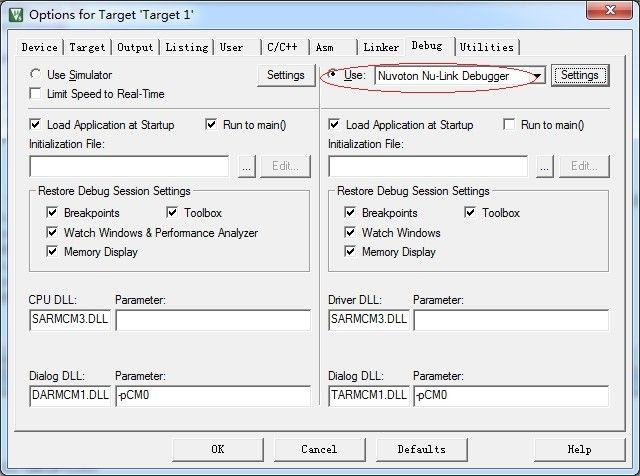

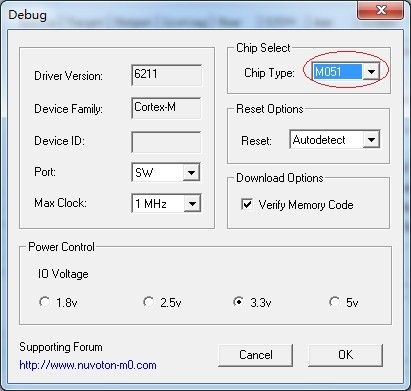

选择Nuvoton Nu-Link Debugger，然后点Settings按钮。

然后在main.c里输入以下代码
#include <M051Series.h>
void SystemInit(void)
{}
int main(void)
{
      //设置P2.0为强推挽输出
_GPIO_SET_PIN_MODE(P2, 0, GPIO_PMD_OUTPUT);
while(1)
{
      //让P2.0交替输出高低电平。把LED灯的正极接到P2.0负极接地，LED就会一闪一闪的。
P20 = 1;
SYS_SysTickDelay(500000);
P20 = 0;
SYS_SysTickDelay(500000);
}
}

然后按Ctrl+F5就可以单步调试程序了。如果你没有设置断点的话，这时候LED就会一闪一闪的。

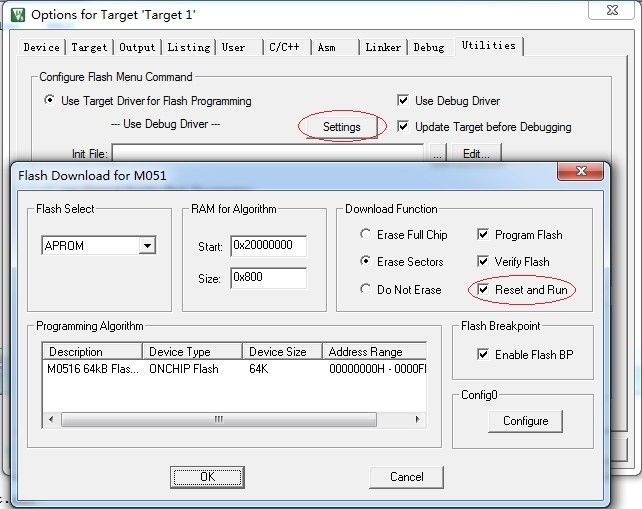

如果不想调试，想直接把程序烧入芯片做如下设置。

然后再点工具栏上的按钮。
